一、切丁機概述（同普機械）

TP系列切丁機引德國外先進技術進行設計制造，結構合理，性能優良，該設備能做到高精度切割，產品經過三維一次性切割成“片”“條”“丁”狀，且工作效率極高，還可切割蔬菜、水果、根莖類等產品，真正實現一機多用，為用戶帶來巨大效益，同普機械在多年的研發生產過程中，致力于切割設備的研發生產，。

切丁機是肉類制品生產制作工藝中的一個重要設備。將肉塊，脂肪，蔬菜類等主要原料，切割成用戶所需要的片，條，塊等形狀，調整刀柵的間隔尺寸可切出不同尺寸的產品。產品長度尺寸的大小由推進速度旋鈕來調節。

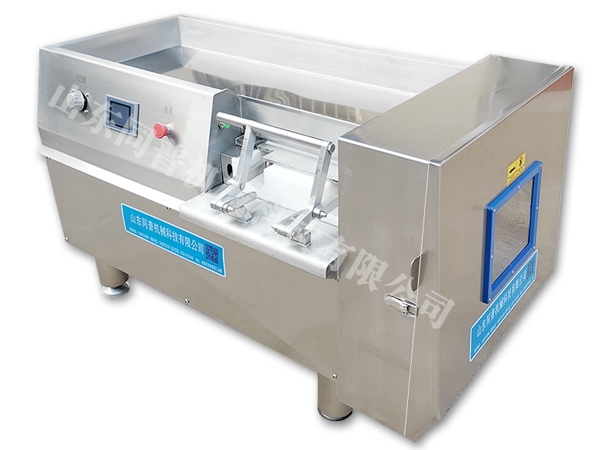

本公司生產的TP-400型和TP-600型切丁機適用于肉類食品加工廠，也可按用戶原料需求，定制生產異形料倉結構，適用更多產品需求。

本公司生產的切丁機，結構緊湊，采用最新的一體式刀組，安全實用，維修清洗方便，組裝靈活，具有下列優點：

1.安全保護性能好，前門開啟，設備立刻停止工作。

2.刀組及三維切刀拆裝非常方便，刀組可全部拆開分離，便于清洗及更換刀片。

3.特別設計的側壓機構，增加每次做工的產量，并有助于設定壓力快速達到設定值，提高

百分之三十的生產效率。

4.新式觸屏伺服控制系統的引進，操作顯示直觀，運行狀態顯示，故障報警顯示，切割次數顯示，切割尺寸記憶調用，步進調節等。

5.原料自動步進進料，改變以往手動步進的繁瑣可靠性差等缺點，可最大限度地減少在切割過程中對產品的擠壓。

6.改變刀柵中刀片的數量，可切割出不同尺寸的肉丁，組合方便。

7.機器進行了出料優化，每次料倉無余料，加快了效率，為清洗帶來了方便。

8.推柄采用了內置式感應裝置，注意避免感應器碰壞漏電等危險。

9. 電器方面優化，帶有相序保護器，防止接線錯誤，造成設備損失；同普機械電機全部配備熱保護器，全方位保護電動機；電器元件采用正泰等品牌電器，后期更換簡單，維修方便。

10.設備采用最新的圓腿設計，加大地腳，設備運行更加穩定。

11.預壓調節旋鈕自動調整設定壓力，保證產品在切割過程中產品規格精確一致。

三、工作原理

切丁機主要由籠式機架、切刀減速機、液壓系統、伺服控制系統、刀組、偏心軸組件等精密部件組成。

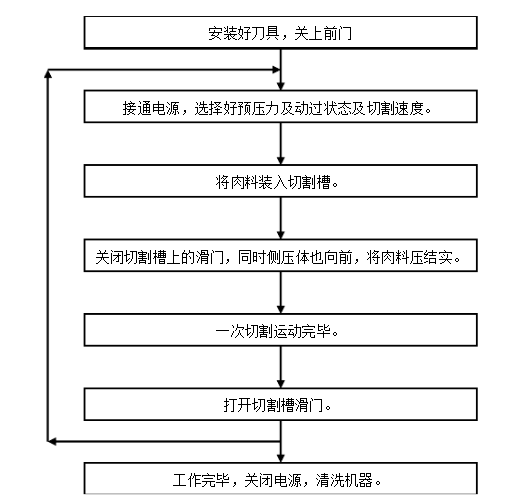

（下圖為切割操作流程）

切丁機有兩個主要?jiǎng)幼?，推料運動與切割運動。推料運動是用液壓推桿將切割槽內的原料向前推向刀柵區，切割運動是將原料切成塊、丁形狀的產品。

四、機器的安裝要點

1.安裝

》拆除外包裝后，用叉車將機器運送到工作位置，調節地腳螺栓，使機器四只地腳受力均勻，并保證鎖緊地腳螺栓。

》檢查外觀是否因運輸而受損，檢查油箱油位，防止運輸過程中液壓油溢出，導致因缺油而損壞設備，油液加注至油窗的八成即可。

》檢查各運動部件是否靈活，主切刀與刀柵的間隙是否合適，切割槽內無異物。

》檢查各緊固螺釘不應有松動，缺損，刀柵及主切刀安裝穩定。

2.通電檢查

（確保廠家電源為380V，無缺相問題。使用設備前必須安全接地，雙色線為接地線）

》接通電源（三相380V，雙色線為接地線），觸屏亮屏提示操作，表示相序接線正確，觸屏不亮，表示三相電源相序接反。只要將三相電源線中任意兩相互換即可。

》按下自動按鈕，關好出料口大門，把側壓手柄往前推至壓緊，然后設備自動開始工作，工作完畢，自動退回（后退指示燈點亮），當后退指示燈滅，即可拉開料倉口繼續放料，關閉料倉口繼續切割工作，往返此工作流程即可。

》若運轉時，打開出料大門或拉開側壓手柄，機器立即停止工作。若機器仍在工作，則前門或側壓機構相應的感應開關損壞或位置被移動，應立即檢查調整或更換。

》步進跟蹤旋鈕，原料空隙大，可以打開跟蹤系統。

》當推桿推出到前方不能返回，則是推塊下方的前感應開關損壞或位置被移動，應重新調節位置或更換感應開關。

》調速閥的調節：左邊第二個旋鈕為推桿調速閥，順時針旋轉速度加快，逆時針旋轉速度變慢。

》當自動按鈕點亮，點復位按扭時，則不管推桿在任何位置都將縮回到原始位置。

五、新機校驗（同普機械）

    在仔細檢查機械部分及空切動作正常后，切斷電源清洗好機器，然后正式使用。

正式生產前，以少量原料進行試切，檢查切出肉料厚度，在一回合切割后，如產品丁太長應稍微減少推進速度旋鈕數值，若切出的產品丁太短則應稍微增加推進速度旋鈕數值，直到切割出要求的產品長度，記錄數值，此產品試車成功，每次切割此規格產品直接調節旋鈕至記錄數值即可。

切割的原料，在0℃至-5℃時切出的外形尺寸效果最好，同一原料溫度差不超過3度，低于-5℃的原料禁止放入，原料中防止混入碎骨、鐵釘?shù)入s物，以免損壞刀組。

將欲切的原料充滿副料倉，拉開側壓推柄，原料落入料倉，推緊即可進行正式切料，切料的動作過程應如前通電檢查時相同，如有異常應立即切斷電源進行檢查，切勿帶故障運作。

六、操作詳情

注意只要打開出料大門，請一定要切斷電源或按下急停按鈕。確保設備不會因失誤出現誤動作，傷及工人及設備。

打開出料大門，把刀組裝入定位銷和驅動滾輪中壓到底，并均衡的鎖止螺母到刀組上，防止其自行松脫。將三維切割刀裝上刀軸鎖緊，順時針轉動一周，確保已調整好三維切刀與刀組的間隙，不應與刀組發生摩擦碰撞。

點亮自動按鈕，開啟急停按鈕，關閉出料大門，大門感應開關動作；推緊側壓手柄，相應的推柄感應開關動作；自動 按鈕點亮，電源接通，油泵工作，推桿開始推出原料，刀柵抽拉及三維切刀開始工作，切割原料。當推桿將推塊推向最前端時，推塊下方的感應開關動作，（我同普機械特別設計的智控系統）會繼續推出余料，直到將原料完全推出，刀柵及切刀停止切割，同時推桿帶動推塊快速返回到初始點，推塊下方的終端感應開關動作，推塊停在初始處，完成一個工作周期，拉開料倉，原料從輔料倉掉入，關閉推柄迅速進行下一次切割。 主電機經減速器帶動刀柵，作上下及左右往復運動，將推塊推出的原料切割成條狀，再由三維切刀將原料切割成丁塊狀的產品。

  七、日常維護

每天使用前應檢查出料大門及側壓機構和兩個感應開關工作是否正常，以及操作元件的張緊螺釘是否松脫，檢查刀柵及三維切刀運轉是否靈活，檢查與刀組之間的間隙是否合適，檢查肉槽內是否有異物。

刀組每天檢查兩側拉耳是否松動，如有松動，均勻緊固，鎖死螺母。

操作人員應基本掌握機器結構、傳動原理及電氣控制知識，以便在正常運行時出現微小故障時可自己排除或配合維修人員排除，縮小檢修時間，及時重新投入生產。

維修時應切斷電源，電器部分應由專業人員維修。刀組裝拆時應注意安全保護，防止傷手。

八、設備清洗

清洗時應切斷電源，機器內部不能沖洗。

工作周期結束后應一天一次清洗和消毒機器，按下步驟進行：

料倉部分：往回拉側壓機構手柄少許位置并再推回原位。切割過程啟動了，幾秒鐘后，肉槽中推塊約運行至料倉中間位置，拉開側壓機構即可開始清洗，切斷電源，脫開二鎖塊，拉回側壓機構手柄，脫離開分割刀，從側壓機構中移開側壓塊和滑動塊。

出料部分：切斷電源，打開出料大門，拆下三維切刀，松開鎖止螺母，刀組即可拆下，現在可進行清洗了。

刀組每天工作完畢，可以放入冰箱冷凍，次日解凍后，可直接裝入設備。

注意危險事項：

1.只要打開出料大門，請一定要關閉自動按鈕和按下急停按鈕，并切斷電源。確保設備不會因失誤出現誤動作，傷及工人及設備。

2.安裝完刀組后，檢查刀組緊固螺栓是否鎖緊，手動轉動三維切斷刀兩周，確保運轉正常，防止因安裝錯誤，出現設備受損。

3.設備問題請致電本公司，第一時間為您解決設備問題故障。

4.禁止無證人員操作電器、機械設備的拆裝維修。
